01 Применение

Химическая промышленность фтора - газ высокой чистоты HF (фтороводород), жидкость высокой чистоты TFA (трифторуксусная кислота)

02 Название проекта

Aisenberg пользовательский проект

03 Вызовы

●  Скорость потока клапана управления очень низкая, требующая высокой точности регулирования

●  Части, контактирующие с средой, не должны иметь присутствия металла

●  Клапан в целом запрещен от масла и воды

●  Среда очень бегущая и высоко коррозионная

● Полевые контрольные клапаны не имеют длительного срока службы и должны быть заменены каждые три месяца.

04 Решения ASBG

Условие работы: Среднее: высокой чистоты HF (фтороводород) газ, высокой чистоты TFA (трифтороуксусная кислота) жидкость, давление: 0,1 ~ 0,4MPa, рабочая температура: -5 ~ 70 ℃, небольшое регулирование потока. В соответствии с условиями на местах Айзенберг перепроектировал и разработал новую структуру микротока на основе регулирующего клапана, облицованного мехом, для решения проблемы больной точки. Структура имеет следующие преимущества:

 (1) корпус клапана облицован импортированным ПФА, а щетка и мех сформированы в один корпус, чтобы гарантировать, что нет металла в контакте с средой, а внутренние части интегрированы в обработку, с стабильной структурой и отсутствием точки утечки;

 (2) Клапан изготовлен из материала TFM-PTFE с анти-сжатием и стабильной производительностью. Согласно расчету условий работы на площадке, номинальный Cv спроектированного нами регулирующего клапана составляет 0,04, а щетка конструирована в виде V-образной конструкции щетки с канавкой;

 (3) щетка находится в рукаве направляющего сиденья на протяжении всего хода, чтобы обеспечить, что управляющий клапан имеет высококачественные характеристики регулирования при изменении температуры и давления;

 (4) Внутренняя щетка встроена в металлическую накладку, а ствол клапана напрямую соединен с металлической накладкой, чтобы обеспечить, что выходная сила привода напрямую действует на герметическую поверхность щетки для обеспечения надежной герметизации;

 (5) уплотнение мелка + упаковка двойной уплотнения структуры, чтобы обеспечить, что общая уплотнение клапана надежно.

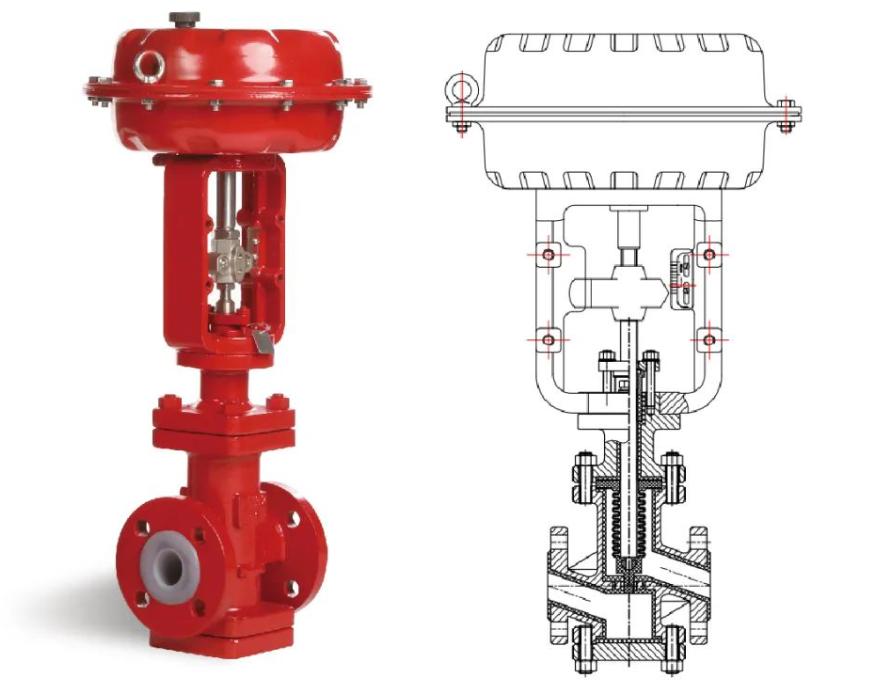

Серия контрольных клапанов Айзенберга - Микро-контрольный клапан потока

Он имеет характеристики точной регулировки, небольшого размера, легкого веса, высокой герметической производительности, компактной структуры и легкого обслуживания, длительного срока службы и т.д.

05 Отзывы пользователей

Aisenberg микро клапан управления потоком в Aisenberg пользовательский проект работает более года, точность управления и стабильность системы были проверены, эффективность производства была значительно улучшена, единогласное признание пользователя.

06 Значение решения

Клапаны Aisenberg Micro Flow Control предоставляют промышленности точные и стабильные решения для управления жидкостью для повышения эффективности производства и качества продукции. Он также имеет хорошие экологические характеристики, может эффективно снизить потребление энергии и снизить выбросы, а также способствовать устойчивому развитию.

Aisenberg Micro клапан управления потоком является точным устройством управления потоком, которое имеет широкий спектр приложений и требований рынка. Айзенберг будет продолжать внедрять инновации и развиваться в области выбора материалов, конструкционного проектирования и функционального расширения. С непрерывным развитием и прогрессом технологии промышленной автоматизации микропоточные клапаны будут более интеллектуальными, эффективными и экологически чистыми и внесут больший вклад в развитие промышленной автоматизации.
